Инструкция рации TYT TH-UV99 15W

Благодарим вас за использование наших раций. Эта высококачественная водонепроницаемая рация TH-UV99 с современным дизайном и продуманными функциями предназначена для удовлетворения потребностей взыскательных клиентов. Мы уверены, что вы будите довольны удобным дизайном, широкими возможностями, отличными характеристиками и простотой управления.

Рации TH-UV99 могут отличаться характеристиками и продаваться с различной комплектации. Характеристики и комплект поставки смотрите у поставщиков.

Меры предосторожности

Используйте для работы только безлицензионные частоты или частоты, на которые у вас есть разрешение. Вы несёте полную ответственность за незаконное использование частот и создание помех. Не используйте максимальную мощность без необходимости.
Выключайте рацию рядом с легко воспламеняющимися веществами и взрывчаткой.
Не заряжайте батарею рядом со взрывчаткой или горючими веществами.
Не используйте рацию без антенны и если антенна повреждена.
Не включайте рацию на передачу в местах где запрещено пользоваться сотовыми телефонами. В госпитале и машине скорой помощи.
Находясь в машине, не подносите рацию с активным передатчиком близко к подушкам безопасности.
Не оставляйте рацию на прямых солнечных лучах и в очень жарких местах.
Во время передачи антенна должна быть вертикальна и находится далее 3-5 см. от человека, по возможности, как можно дальше от тела и выше.
Не используйте на передачу с максимальной мощностью слишком долго, возможен перегрев.

Перед началом использования

Подключение антенны установка аккумулятора и клипсы

Чтобы установить антенну аккуратно наверните её по резьбе, вращая по часовой стрелке до упора. Держите антенну у основания, а не за кончик.
Важно! Если используете внешнюю антенну, убедитесь, что её параметр SWR (КСВ по-русски, Коэффициент Стоячей Волны) на частоте передачи меньше чем 3, иначе в трансивере может сгореть выходной каскад передатчика. Внешняя антенна должна поддерживать работу в диапазонах 136-174 и 400-520 Мгц. и иметь входное сопротивление 50 Ом.
Для хорошего приёма в диапазоне 200-260 МГц. необходима специальная дополнительная антенна на этот диапазон.
Важно! Во время передачи не держите антенну рукой, т.к. это снижает качество и уровень сигнала и может повредить передатчик.
Важно! Никогда и ни за что(!) не включайте передачу без антенны, иначе в трансивере может сгореть выходной каскад передатчика.
Установка аккумулятора TH-UV99
1. Установите аккумулятор сверху на рацию, как на картинке выше.
2. Нажмите и защёлкните батарею, как на картинке.
Снятие аккумулятора TH-UV99
Перед снятием аккумулятора сначала выключите рацию.
1. Сдвиньте щеколду на нижней части рации для снятия аккумулятора.
2. Двигайте аккумулятор в указаном направлениии.

Зарядка аккумулятора

Для зарядки можно использовать любой источник с разъёмом USB и током не менее 2 ампер.
1. Подключите провод в USB разъёмы адаптера и зарядного стакана. Провод с разъемом USB-C может быть подключен напрямую к аккумулятору, в этом случае время зарядки увеличится.
2. Подключите адаптер питания к сети 220 Вольт.
3. Установите в зарядный стакан рацию с аккумулятором или отдельно аккумулятор.
4. Световой индикатор будет показывать статус зарядного процесса.
Для достижения оптимальных характеристик, пожалуйста заряжайте батарею 5 часов перед началом работы.

Органы управления рации

Органы управления рации TH-UV99
Органы управления рации TYT

Боковой разъём для подключения гарнитур или программатора стандарта Kenwood, аксессуары подходят.

Индикация настроек

Дисплей рации
Сегмент Описание
125 Номер ячейки памяти, выбранной в приёмнике в данный момент
DW Включён одновременный приём двух частот (приёмник А + приёмник В)
CTС Включён субтон CTCSS
DCS Включён субтон DCS
+ Направление смещения частоты передачи от частоты приёма (при работе с репитерами).
Отображается либо +, либо -.
S Режим энергосбережения
Z Сканирование
R Включена функция Reverse
W Включена широкая полоса (Wide)
Индикатор заряда батареи
🔒 Включена блокировка клавиатуры
H Включена высокая мощность передатчика
Индикатор уровня сигнала (меняется только в полной версии)
430.00000 Основное табло, отображается частота, название пункта меню, значение настройки меню
5T/2T/DT Включена передача служебных сигналов
A Приём амплитудной модуляции, авиа-диапазон. Только в полных версиях с речным диапазоном 300-360МГц.

Индикация уровня приёма

Уровень приёма -135dB
-120dB
-115dB
-110dB
-105dB
-100dB
-95dB
Индикатор уровня принимаемого сигнала необходим для настройки на приём сигнала с репитера (ретранслятора). Многие сигналы с репитера уже имеют шумы от приёма удаленных абонентов, поэтому для поиска лучшей точки приёма нельзя ориентироваться на уровень шумов, для этого используют индикацию уровня приёма. Так же поможет определить удаление абонентов и устойчивость связи, предотвратить выход из зоны приёма.
*Работает только в последних версиях. От обновлений не зависит.

Основные операции

Включение / Выключение рации

Поверните регулятор громкости по часовой стрелке, после клика рация включится. Поверните ручку против часовой стрелки до клика - рация выключится.

Регулировка громкости

После включения рации поворачивайте дальше ручку регулятора по часовой стрелке.

Переключение режимов частотный VFO / канальный CH

Кнопка [#] последовательно переключает режимы работы рации:
1. Частотный режим VFO. Частота и настройки вводятся с кнопок.
2. Канальный режим. Отображается частота и номер канала. Включается только если настроен и сохранён хотя бы 1 канал.
Дисплей рации частотыДисплей рации каналы
Безлицензионные каналы LPD и PMR диапазонов настроены только в полной версии.

Переключение каналов

В канальном режиме CH: Нажимаем кнопки [^] и [V], выбираем нужный канал (Всего 200 каналов). Каналы должны быть предварительно настроены.
В частотном режиме VFO переключаем частоту с установленным шагом. Или вводим нужную частоту с кнопок.

Вкл./Выкл. FM Радио

Нажимайте и удерживайте 2 секунды кнопку [#].

Тревожный сигнал

Активировать передачу сигнала сирены [F] [#]
20 сек. сирена / 10 сек. приём Для выхода нажмите кнопку PTT.

Блокировка / Разблокировка кнопок

Нажмите и удерживайте 2 секунды кнопку [*]

Сигнал вызова 1750 Гц.

Нажмите и удерживайте боковую верхнюю кнопку.

Частотомер

Быстрое совмещение с другими рациями.
Нажмите и удерживайте 2 сек. кнопку [A/B]. На дисплее: Seek… и будет мигать зелёный индикатор режимов. Нажмите на передачу (РТТ) другой рации, с которой необходимо совмещение. Через 1-5 сек. на дисплее отобразится частота и субтон CTCSS/DCS если он используется. После определения частота и субтон будут записаны в текущую строку приёмника. Теперь эти рации будут связываться между собой.
* частотомер определяет фактическую частоту с погрешностью, для качественной настройки необходимо округлять частоты до рабочей частотной сетки в диапазоне LPD - 25КГц. или PMR - 6.25КГц. Например в LPD диапазоне: 433.10012 округляем до 433.10000
Внимание! После записи субтона CTCSS/DCS рация перестанет принимать сигналы без совпадающего субтона. Для отключения субтона [F] [23] [F] [**] OFF [F] [A/B]

Описание меню настроек и функций рации

1. В режиме ожидания нажмите [F] для входа в меню настроек.
2. Нажимайте [^] [V] для выбора нужной настройки.
3. Нажмите [F] для входа и кнопками [^] [V] [*] установите нужный параметр.
4. Нажмите [F] для сохранения.
5. Нажмите [A/B] дважды для возврата и выхода.
[OFF] - Отключено. [ON] - Включено.

Название Описание
1 SCAN Сканирование см. №17
2 TX-SEL Main CH / Last CH Выбор канала передачи: активный или тот на котором был последний приём
3 VOX LEV 1-8 Уровень звука с микрофона при котором включается передача VOX см. №13
4 POWER LOW/MID/HIG три уровня мощности HIG-Максимальный.
5 SQL 0-9 Уровень шума для отключения звука с приёмника. 1 слышим даже очень слабые сигналы, 9 слышим только сильные сигналы.
6 D.WAIT ON/OFF Вкл./Выкл. Режим двойного приёма.
7 LED OFF/ON/5S/10S/15S/20S/25S/30S время работы подсветки
8 LIGHT 1-7 Яркость подсветки
9 BEEP ON/OFF Звуковой сигнал при нажатии кнопок
10 DT CH 1-16 Выбор кодов служебного сигналинга. Внимание! Некоторые служебные коды (Kill и Stun) предназначены для удалённой блокировки раций в случае утраты. Блокировка раций таким образом не является поломкой и не относится к гарантии. Будьте внимательны. PTT+Фонарь посыл кода.
11 TOT OFF/30/60/../270 Таймер ограничения работы передатчика
12 BCLO OFF/WAVE/CALL Запрет передачи на занятой частоте.
13 VOX.SW ON/OFF Вкл./Выкл. VOX включение передачи от голоса. см. №3
14 ROGER ON/OFF Сигнал завершения передачи
16 RX.SAV 1:1/1:2/1:4/OFF Режимы энергосбережения. 1-непрерывная работа приёмника. 4-возможно пропускание первой секунды принимаемого сигнала.
17 SCAN.S TO/CO/SE Режимы сканирования TO(time operation) – при нахождении частоты с передающимся сигналом сканер остановится на ней на несколько секунд, затем продолжит сканирование. CO(carrier operation) – сканирование будет продолжено, как только на частоте пропадёт активный сигнал. SE(search operation) – сканирование закончится, как только будет найдена частота с сигналом. см. №1
18 AUTOLK ON/OFF Автоматическая блокировка кнопок
19 VOICE ON/OFF Голосовые подсказки на Английском
20 OPENSET OFF/DC/Char/MEG Информация, отображаемая на экране при включении. DC – напряжение на аккумуляторе. Char – отображается текстовое сообщение (2 строки), программируется с компьютера. MEG-заводская анимированая заставка.
21 DC VOLT Текущее напряжение питания. Рации в магазине mag77.ru
22
А
OFFSET
DIS.NM
Режим VFO: Репитерное смещение см. №26
Режим CH: ON/OFF Показывать имя канала. Для каждого канала отдельно. см. №33
23 C-CDC OFF/67.0/D023N Выбор субтона на приём и передачу [*] [v][^]
24 R-CDC OFF/67.0/D023N Выбор субтона на приём
25 T-CDC OFF/67.0/D023N Выбор субтона на передачу
26 S-D +/-/OFF Направление репитерного смещения частоты см. №22
27 STEP 5K/6.25K/../25K Шаг частотной сетки
28 N/W WIDE/NARROW Ширина полосы
29 SEEK 67.0 Сканирование CTCSS субтонов
30 SEEK D023N Сканирование DCS субтонов
Купить эти рации можно в mag77.ru
31 SCR.NO OFF/ON Скремблер. Шифратор голоса. (частотная инверсия)
32 LOCK MD ALL/PTT/KEY/KEY+S Выбор варианта блокировки кнопок.
33 DIS MD FRE/CH/MR Выбор отображения в канальном режиме. Частота/Канал/Имя см. №22А
34 DW ON/OFF Прерывание работы FM Радио входящим сигналом.
35 Reset ALL/VFO/FULL Варианты сброса настроек рации. ALL и FULL Стирают все каналы в памяти и все их установки.
36 DIS.NM Редактирование имени канала. Доступна только в канальном режиме.
37 RX ENC OFF/ON Цифровое подавление шумов. 0/1/2/3 версии с речным диапазоном 300-360МГц.
38 MICLEV 1-8 Уровень чувствительности микрофона.
39 RX.LIGHT OFF/ALW.ON/CODE.ON Включение подсветки во время приёма. ALW - При любом приёме. CODE - При приёме ANI кода.
40 Radio Ver M B91.36 Версия обновления.

Настройка каналов

В режиме VFO на цифровой клавиатуре наберите нужную частоту канала и установите необходимые вам настройки.
Удерживайте [F] две секунды, справа на экране появится возможность выбора номера канала кнопками [^] [V], затем нажмите [#] для подтверждения или [F] для удаления канала.

Видео обзоры

Основные отличия полной версии 15W до 520МГц.

YouTube RUTUBE >

Тест характеристик

YouTube RUTUBE >

Обзор речной рации TYT TH-UV99 RIVER MAX

Полная версия работает на частотах 136-175 300-360 400-520МГц. и есть приём авиа диапазона AM 108-136МГц.
YouTube RUTUBE >

Тест водонепроницаемости IP68 >

Рекомендации по настройке рации TYT TH-UV99 15W

В этом разделе описаны рекомендуемые настройки рации для различных условий связи: леса, города, трасы, съёмочной площадки и тактических игр. Этот раздел инструкции только для наших покупателей раций.

Для получения рекомендаций по настройке введите номер гарантийного талона:

Замер мощности в диапазоне 136-174 и 400-520 МГц.

Измерение максимальной мощности передатчика анализатором спектра.
Мощность TH-UV99 15W в диапазоне VHF
Мощность рации TH-UV99 15W UHF

Передача в дополнительном диапазоне 200-260 МГц.

Мощность рации TH-UV99 в диапазоне 200-260 МГц.

КСВ Штатной антенны 16 см.

Измерения проводились в состоянии: рация в вытянутой руке, антенна от себя.
КСВ антенны рации TYT TH-UV99 15W 136-174МГцКСВ антенны рации TYT TH-UV99 15W 400-520МГц
Значение SWR=1 считается недостижимо идеальным для работы. Значения SWR>2 можно считать плохими. Эти улучшенные показатели относятся только к этой последней версии, работающей до 520МГц. так как производитель постоянно улучшает характеристики.

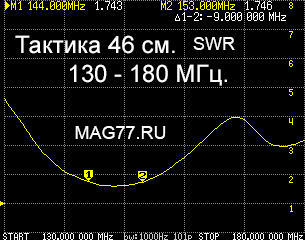

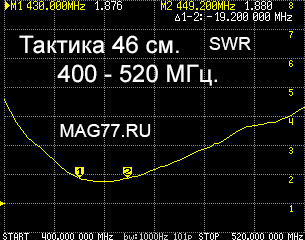

КСВ Тактической антенны 46 см.

Антенна прямая, рация плотно зажата в руке антенной от себя.

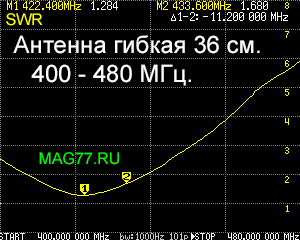

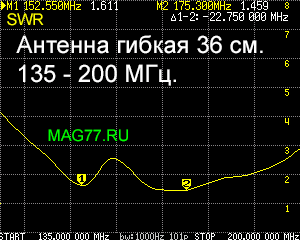

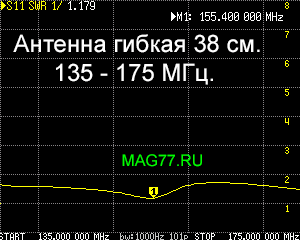

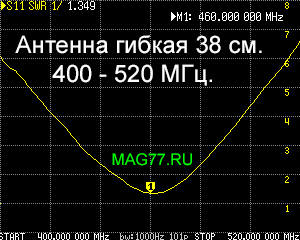

КСВ тактической антенны рации 130-180МГцКСВ тактической антенны 400-520МГцКСВ гибкой антенны 36 см.

Информация об аккумуляторе

Новые батареи поставляются с завода-изготовителя заряженными на 30-60%. Перед первым использованием батарею необходимо заряжать в течение 5 часов. Максимальная ёмкость батареи будет после трёх циклов «полная зарядка/полная разрядка». Если вы заметили, что мощность батареи упала, подзарядите её.

Рекомендации по использованию аккумулятора

  1. Заряжайте и храните батарею при температурах от 5 С до 40 С градусов. При нарушении температурного режима батарея может протечь или повредиться.
  2. Во время зарядки выключайте радиостанцию, чтобы обеспечить полный заряд батареи.
  3. Не отключайте сетевой адаптер и не извлекайте батарею из зарядного стакана в процессе зарядки.
  4. Никогда не заряжайте батарею, если на ней присутствуют следы влаги. Протрите её сухой мягкой тканью перед зарядкой.
  5. В конечном счете, батарея изнашивается. Когда время работы радиостанции заметно сократилось по сравнению с нормальным временем, значит, настал момент приобрести новую батарею.

Продление срока службы аккумулятора

  1. Производительность батареи снижается при температурах ниже 0С (нуля) градусов. В холодную погоду может потребоваться запасная батарея. Если батарея не работает в холодных условиях, то она ещё сможет поработать при комнатной температуре, поэтому не торопитесь её заряжать.
  2. Грязь на контактах батареи может привести к отказу в работе или зарядке. Перед присоединением батареи протрите контакты сухой мягкой тканью.

Хранение аккумуляторной батареи

Зарядите батарею на 60% перед длительным хранением, чтобы избежать повреждения батареи из-за переразряда.
Перезаряжайте батарею каждые 6 месяцев, чтобы избежать переразряда.
Храните вашу батарею в сухом месте при комнатной температуре, чтобы уменьшить саморазряд.

Уход за рации

Чтобы гарантировать оптимальную производительность, а также длительный срок службы вашей рации, пожалуйста следуйте советам ниже.

Бережное обращение

Не царапайте рацию острыми предметами, не носите рацию рядом с острыми инструментами или твёрдыми предметами. Держите рацию далеко от веществ, которые разъедают электронной схемы. Не оставляйте рацию на открытом солнце. Закрывайте крышку разъёма для аксессуаров, когда они не используются.

Чистка

Регулярно очищайте рацию от пыли и грязи на поверхности рации и зарядки, куском с чистой и сухой без ворсовой тканью или щеткой. Используйте нейтральное моющее средство и ветошь из нетканого материала для очистки кнопок, ручки управления и передней части в случае после длительного использования. Не используйте химические препараты, такие как пятновыводители, алкоголь, аэрозоли или производные нефти, во избежание повреждения поверхности корпуса. Убедитесь, что рация является полностью сухой перед использованием.
Внимание: Выключите рацию и снимите аккумулятор перед чисткой.

Возможные проблемы и способы их устранения

Проблема Возможная причина / решение
Рация не включается Батарея разряжена: зарядите/замените батарею.
Загрязнены клеммы питания или зарядки. Почистите клеммы питания на рации и на аккумуляторе.
Батарея быстро разряжается Батарея износилась: замените батарею на новую.
Индикатор горит зелёным (идёт приём), но в динамике нет звука Проверьте уровень громкости.
Проверьте, что субтоны DCS и CTCSS на приём установлены правильно, так же, как и у других членов вашей группы.
При передаче другие члены группы не слышат передаваемые сообщения Проверьте, что субтоны DCS и CTCSS на передачу установлены правильно, так же, как и у других членов вашей группы.
Вы находитесь слишком далеко друг от друга, или Ваш партнёр находится в зоне плохого приёма сигнала. Возможно включена функция разноса частот приёма и передачи.
В режиме ожидания устройство ведёт передачу без нажатия кнопки PTT Проверьте, включена ли функция VOX. При необходимости отключите.

Для получения программы перейдите на официальный сайт TYT

https://www.tyt888.com/download.html
Все программы и обновления совместимы с аналогичной рации Retevis RA89. Используйте только программное обеспечение с официальных сайтов TYT или RETEVIS.

Поломка рации в результате неквалифицированных действий связанных с установкой обновлений не является гарантийной и может быть восстановлена только на заводе. К таким действиям относятся: прерывание процесса обновления, программные и технические сбои используемого оборудования, скачки напряжения. Мы не рекомендуем самостоятельно устанавливать обновления если нет опыта и нет необходимости в этом. Обновления не влияют на дальность и качество связи.
